- 분석모듈 설명

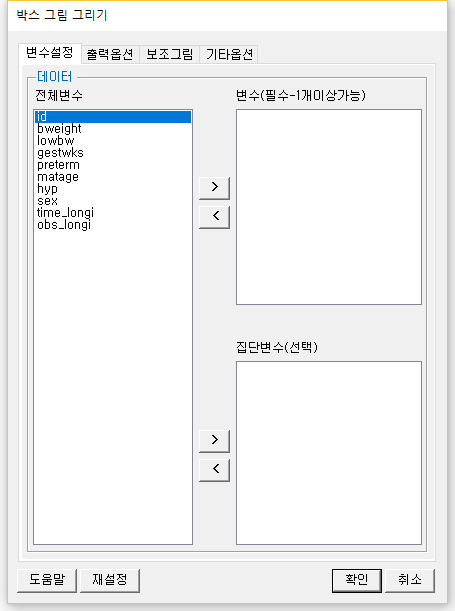

- User interface: 변수설정 탭
- 데이터 * 전체변수 – 시트에서 선택된 데이터의 변수 목록입니다. * 변수(필수-1개이상가능) – 박스 그림으로 나타낼 변수입니다. 전체변수 중 원하는 변수를 한 개 이상 선택하여 오른쪽 방향 화살표를 클릭하면 추가됩니다. 변수의 제거를 원할 경우, 변수를 선택한 뒤 왼쪽 방향 화살표를 클릭하거나 변수 이름을 더블 클릭합니다. 참고: 일부 문자열이 포함된 변수는 해당 관측값을 결측으로 처리하여 작업합니다. 모든 관측값이 문자열인 경우는 작동하지 않습니다. * 집단변수(선택) – 관측값이 포함되는 집단 정보를 나타낼 변수입니다. 전체변수 중 원하는 변수 한 개를 선택하여 오른쪽 방향 화살표를 클릭하면 추가됩니다. 변수의 제거를 원할 경우, 변수를 선택한 뒤 왼쪽 방향 화살표를 클릭하거나 변수 이름을 더블 클릭합니다. 참고: 집단변수는 숫자를 포함한 모든 값을 문자로 처리하여 작업합니다. 또한 집단변수에 결측이 존재하는 경우 이에 상응하는 변수 역시 결측으로 간주합니다.
- User interface: 출력옵션 탭
- 그림선택기능 * 방향 – 다음 옵션을 사용할 수 있습니다. 세로: 세로 방향으로 박스 그림을 나타냅니다. 가로: 가로 방향으로 박스 그림을 나타냅니다. * 데이터표기 – 다음 옵션을 사용할 수 있습니다. dot: 박스 그림 위에 점 그림을 추가합니다. jitter: 박스 그림 위에 데이터를 jittered points로 나타냅니다. 없음: 박스 그림만 나타냅니다. * 평균표기 - 선택된 변수의 평균값을 점으로 나타냅니다.
- 모양/크기/색상 * 집단변수 수준 선택 – 집단변수의 집단 수준이 콤보박스에 나타나며, 각 집단 수준에 대해 색상을 선택할 수 있습니다. 참고: [모양/크기/색상-집단변수 수준 선택] 옵션은 집단변수가 선택될 때만 활성화됩니다. * 색상 – 다음 옵션을 사용할 수 있습니다. 면적색상 – 출력되는 박스그림의 색상을 선택합니다. (기본값: 회색 / 집단변수가 선택된 경우, 집단 수준의 개수를 HCL color space에 대응) 참고 – 색상 변경 방법: 오른쪽 hex code를 클릭하면 색상 선택을 위한 팝업 창이 나타나고, 원하는 색을 선택하여 확인 버튼을 클릭하면 해당 색상과 hex code로 변경되는 것을 확인할 수 있습니다. * 점 – 다음 옵션을 사용할 수 있습니다. 점 모양 선택: 20가지 모양 중 하나를 선택할 수 있습니다. 크기: 점의 크기를 지정합니다. (기본값: 2.5) 굵기: 점의 굵기를 지정합니다. (기본값: 1.5) 점색상: 점의 색상을 선택합니다. (기본값: 빨간색) 참고: [모양/크기/색상-점] 옵션은 [그림선택기능-평균표기]가 선택될 때만 활성화됩니다.
- 범례 * 위치 – 다음 옵션을 사용할 수 있습니다. 위: 범례를 박스 그림의 위쪽에 나타냅니다. 아래: 범례를 박스 그림의 아래쪽에 나타냅니다. 오른쪽: 범례를 박스 그림의 오른쪽에 나타냅니다. 왼쪽: 범례를 박스 그림의 왼쪽에 나타냅니다. 내부: 범례를 박스 그림의 내부에 나타냅니다. 위치-X축: 왼쪽 끝을 0%, 오른쪽 끝을 100%라고 간주할 때 X축상의 상대적 위치를 설정합니다. 위치-Y축: 아래쪽 끝을 0%, 위쪽 끝을 100%라고 간주할 때 Y축상의 상대적 위치를 설정합니다. 없음: 범례를 나타내지 않습니다. * 글자크기 – 다음 옵션을 사용할 수 있습니다. 제목: 범례의 제목(집단변수의 이름)에 대한 글자크기를 설정합니다. (기본값: 11) 수준: 범례의 수준(집단변수의 수준)에 대한 글자크기를 설정합니다. (기본값: 8.8) * 범례 테두리 – 범례 주변으로 사각형의 테두리를 추가할지 결정합니다. 참고: [범례] 옵션은 집단변수가 선택될 때만 활성화됩니다.
- 통계분석 * 종류 – 다음 옵션을 사용할 수 있습니다. 모수검정: Student's t-test (집단변수의 수준의 개수가 2개인 경우) 또는 ANOVA (집단변수의 수준의 개수가 3개 이상인 경우) 결과(p-value)를 출력합니다. 비모수검정: Mann-Whitney U test (집단변수의 수준의 개수가 2개인 경우) 또는 Kruskal-Wallis rank sum test (집단변수의 수준의 개수가 3개 이상인 경우) 결과(p-value)를 출력합니다. 없음: 통계분석 결과를 박스그림에 출력하지 않습니다. 글자크기: 출력되는 통계분석 결과의 글자크기를 설정합니다. (기본값: 10) 위치-X축: 왼쪽 끝을 0%, 오른쪽 끝을 100%라고 간주할 때 X축상의 상대적 위치를 설정합니다. 위치-Y축: 아래쪽 끝을 0%, 위쪽 끝을 100%라고 간주할 때 Y축상의 상대적 위치를 설정합니다. 참고: [통계분석] 옵션은 집단변수가 선택되고, 박스그림으로 표현되는 변수가 1개만 선택되었을 때 활성화됩니다. 또한 [통계분석-글자크기 / 위치] 옵션은 추가로 [통계분석-종류] 옵션에서 모수검정 또는 비모수검정 옵션이 선택될 때만 활성화됩니다.
- User interface: 보조그림 탭
- 점/직선 추가 * 종류 – 다음 옵션을 사용할 수 있습니다. 수평선: 박스 그림에 수평선을 추가합니다. * 다음의 과정을 통해 사용자가 임의의 수직선 또는 수평선을 추가할 수 있습니다. 1. 추가할 수평선의 종류을 [모양] 옵션에서 선택합니다. 2. 추가할 수평선의 절편 값을 [Y절편]에 입력합니다. 3. 추가할 수평선의 [굵기]를 입력합니다. (기본값: 0.5) 4. 추가할 수평선의 [색상]을 선택합니다. (기본값: 주황) 5. [▼] 버튼을 클릭하면 [수평선 적용목록]에 해당 내용이 추가됩니다. 6. [수평선 적용목록]에 추가한 내용의 제거를 원하는 경우 해당 규칙을 선택한 뒤 [삭제] 버튼을 클릭합니다.

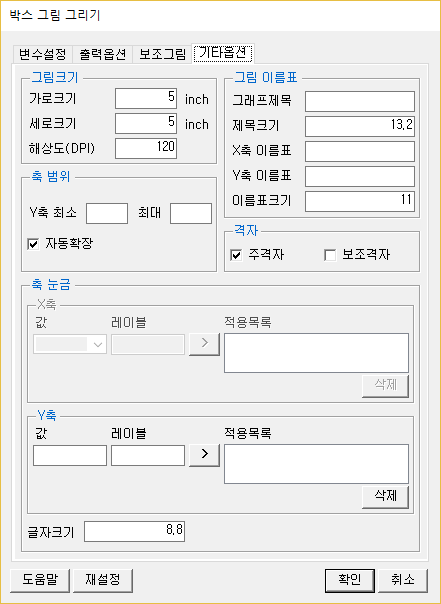

- User interface: 기타옵션 탭
- 그림크기 * 가로크기 – 출력되는 그래프의 가로 크기(단위: inch)를 설정합니다. (기본값: 5) * 세로크기 – 출력되는 그래프의 세로 크기(단위: inch)를 설정합니다. (기본값: 5) * 해상도(DPI) – 출력되는 그래프의 해상도(DPI)를 설정합니다. (기본값: 120) 참고: pixel 단위로의 환산이 필요한 경우, 가로/세로크기(inch) * 해상도(DPI)를 계산하여 확인 가능합니다.
- 축 범위 * Y축 최소 / 최대 – 출력되는 그래프의 Y축 범위(최소값, 최대값)를 설정합니다. * 자동확장 – 설정된 축 범위의 주변에 일정 수준의 여백이 생기도록 범위를 확장합니다.
- 그림 이름표 * 그래프제목 – 그래프의 제목을 지정합니다. * 제목크기 – 그래프제목의 글자크기를 설정합니다. (기본값: 13.2) * X축 이름표 – 그래프의 X축 이름을 지정합니다. * Y축 이름표 – 그래프의 Y축 이름을 지정합니다. * 이름표크기 – X/Y축 이름표의 글자크기를 설정합니다. (기본값: 11)
- 격자 * 주격자 – 그래프 상에 주격자를 나타냅니다. * 보조격자 – 그래프 상에 보조격자를 나타냅니다.
- 축 눈금 * X/Y축에 표기되는 눈금 값은 다음의 과정을 통해 사용자가 임의로 설정할 수 있습니다. 1. X/Y축에 표시할 눈금의 데이터 상의 실제 값을 [값]에서 선택 또는 입력합니다. 2. [1.]에서 설정한 값에 표기될 내용을 [레이블]에 입력합니다. 3. [>] 버튼을 클릭하면 [적용목록]에 해당 내용이 추가됩니다. 4. [적용목록]에 추가한 값-레이블 규칙의 제거를 원하는 경우 해당 규칙을 선택한 뒤 [삭제] 버튼을 클릭합니다. * 글자크기 – X/Y축 눈금의 글자크기를 설정합니다. (기본값: 8.8) 참고: 사용자가 위의 기능을 사용하여 임의로 눈금을 설정할 경우 REX 그래픽스에서 기본적으로 제공하는 축 눈금 값은 나타나지 않습니다. 또한 박스그림에서 X축의 값은 변수가 2개 이상 선택되었을 때 각 변수의 레이블을 변경 가능하도록 구현되었습니다.
데이터의 범위와 중앙값 (median), 이상치 (outlier)를 쉽게 확인할 수 있는 박스 그림을 그립니다. 방향을 설정할 수 있으며, 집단변수가 있는 경우 선택된 변수에 대해 집단변수의 수준 별로 나누어 여러 개의 박스 그림을 나열합니다. 또한 박스 그림 위에 점으로 평균값을 추가하고, 점 그림이나 jittered points를 나타낼 수도 있습니다.
